垂準儀是什么？如何使用激光垂準儀

在建筑、工程、地理和測繪等多個領域，垂準儀是一種不可或缺的精密測量工具。它以其精準度高、操作簡便的特點，成為了現代測量技術中的一顆璀璨明珠。

垂準儀的基本構造主要包括一個水平管、水準泡和基座三部分。水平管內的水準泡是一個空氣泡，通過調節內部空氣壓力，保持其在水平位置，以此來指示儀器是否處在水平狀態。當水準泡居中時，表示儀器處于精確的水平線，這是其名稱“垂準”的由來，意即垂直于地面。

垂準儀的主要功能是測量兩點之間的高度差或水平距離。在建筑施工中，它用于檢驗墻壁、地面和天花板的平整度；在地質勘探中，用于確定地層的傾斜度；在地圖制作中，用于確定地形的海拔高度。通過瞄準遠處的目標，然后調整儀器，使得水準泡居中，即可讀取與基準點的高度差，從而得出精確的測量數據。

使用垂準儀時，操作者需要具備一定的技巧和經驗。首先，需要確保儀器穩定，避免晃動帶來的測量誤差。其次，要正確對準目標，通過微調旋鈕調整水準泡的位置。此外，環境因素，如溫度變化和大氣壓強，也可能影響測量結果，因此在測量前后都需要進行適當?shù)男省?/span>

盡管現代科技發展迅速，自動化測量設備層出不窮，但垂準儀因其堅固耐用、易于攜帶和操作簡便的優勢，在許多場景下依然保持著不可替代的地位。它代表的是一種傳統測量技術與現代科技的完美融合，體現了人類對精準度和可靠性的不懈追求。

總結來說，垂準儀作為一項基礎且重要的測量工具，憑借其精確度和廣泛的適用性，不僅在專業領域內發揮了重要作用，也在教育和普及測量知識方面起到了積極的推動作用。無論是在大型工程的精確施工，還是在日常生活中對平整度的檢驗，垂準儀都以其精準的承諾，為我們提供了無與倫比的測量保障。

如何使用激光垂準儀

(1)對中、整平

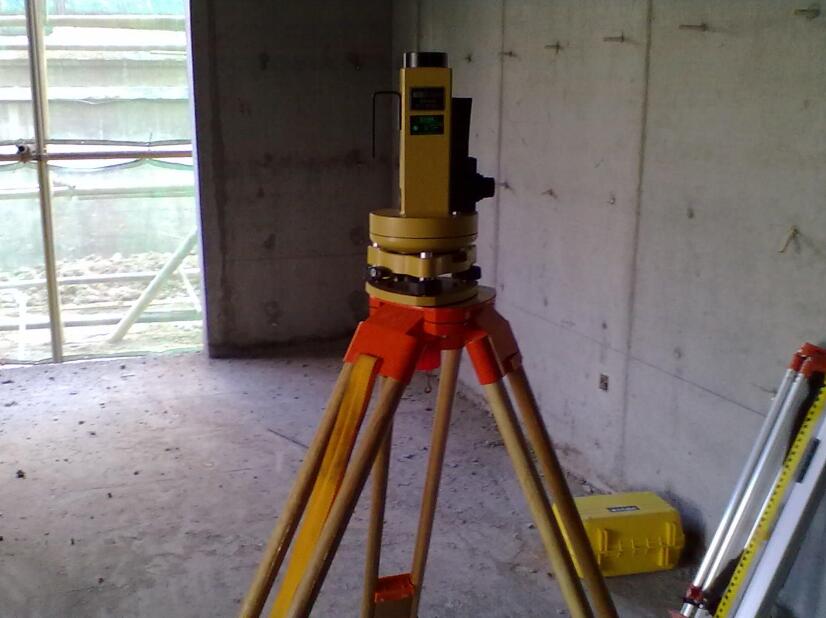

將三腳架放在參考點上，使三腳架頭部幾乎水平。將設備放在三腳架上，用腳螺絲將圓形和長水平儀對齊，然后將設備放在三腳架上。適合你的頭。它降低到參考點。此時，長水平儀仍需中間。如果沒有，請移動設備的支腿或伸縮三腳架，使參考點中間。光學鉛錘也可以與參考點對齊。

(2)瞄準目標

在測量位置放置一個方形激光目標。旋轉望遠鏡目鏡，使標記線清晰可見，旋轉焦距手輪，使激光目標在標記線上清晰可見。此時，眼睛上下左右移動，激光目標圖像與交叉線之間沒有相對位移。也就是說，沒有視差。

(3)光學垂直對準

儀器對中調平后，目標架在十字準線交叉處放置激光網格靶心，通過網格靶心的延伸將投影點引導到目標平面。它將完成。為了提高垂直對準精度，設備瞄準部分旋轉180度，用望遠鏡觀察兩點，以連接兩點連接的中點作為測量值。

(4)激光垂準儀

當垂直對準激光開關打開時，激光從望遠鏡射出，聚焦在激光目標上，光斑中心為測量點。指示目標持有人將激光網格靶心放在光斑上，并通過網格靶心的延伸將點投影到目標平面上。同時，通過對稱測量和設計方法，旋轉瞄準部分，提高垂直對中精度。用望遠鏡觀察時，一定要在目鏡外面貼上彩色濾光片，以免激光對人眼造成傷害。

全自動型激光垂準儀只需對中圓形水準儀，自動調平補償器即可完成準確調平。可提供上下激光鉛垂直線，標準偏差為1/100000，用于下次測量的上下垂直對齊。上下激光的有效范圍為150m，距激光出口100m處的光斑直徑為20mm或以下。
